| 브랜드 이름: | Envsin |
| 모델 번호: | ECS7100-15 |
| 모크: | 1 |
| 가격: | To Be Negotiated |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 월 25 |

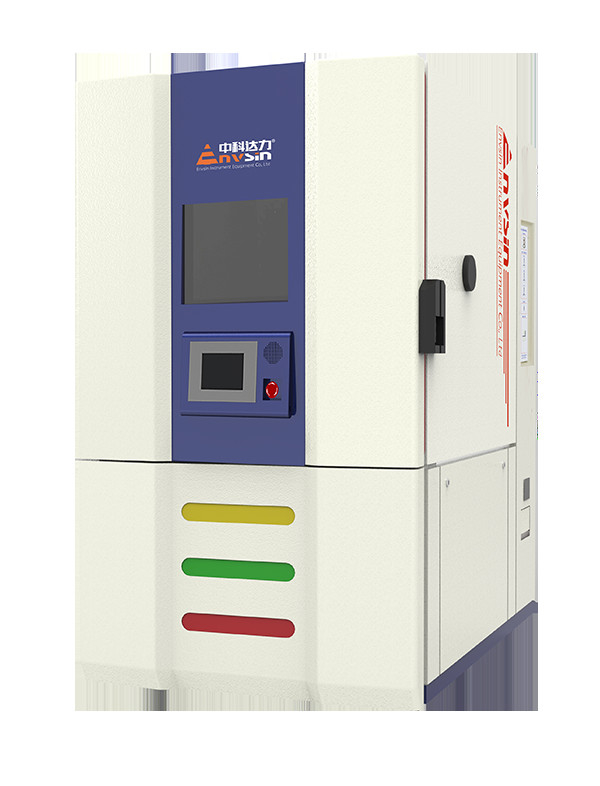

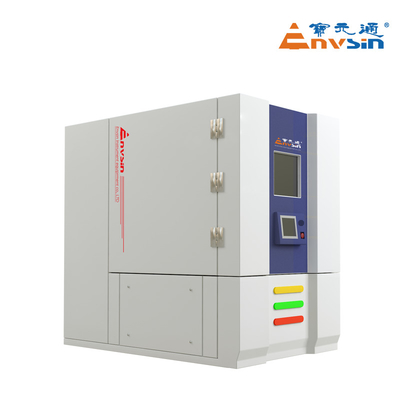

990L 에스 기후 챔버 SUS304 스테인레스 스틸 온도 사이클 기후 챔버
높은 온도와 낮은 온도 테스트 및 전체 제품, 기계 부품 및 재료에 대한 빠른 온도 변화 ESS 테스트를 위해 설계되었습니다.
|
테스트 공간 |
990L |
||
|
내부 크기 |
1100*950*950mm (W×D×H) (W×D×H) |
||
|
외부 크기 |
1350mmx1890mmx2050mm ((W × D × H)
|
||
|
전원 공급 |
AC380V±10%,50Hz±1,60A, 3/N/PE, 지구 저항 < 4Ω |
||
|
최대 전력 |
75KW ((평균 전력은 약 35KW) |
||
|
최대 통화 |
130A (평균 전류는 약 55A) |
||
|
냉각 방법 |
물 냉각 (냉각 시스템) |
||
|
설치 장소 |
- 네
|
||
|
냉각수 |
물 온도: 5°C≤ 물 온도 ≤28°C. 물의 원천이 에어컨 냉각 물이라면, 온도는 10°C 이하이고, 파이프에서 물이 응축되는 것을 방지하기 위한 조치를 취해야 합니다. |
1- 공기 냉각의 디자인을 채택하면, 물이 필요하지 않습니다.
2.사용자가 새로운 냉각 물 순환 시스템을 구축해야 할 경우.냉각 타워 표준 ≥10t, 또는 물 냉장고 냉각 용량≥35KW ((20°C)
3냉각수 시스템:GB50050-1995 |
|
|
수류량: ≥ 10톤/시간 |
|||
|
파이프 지름:G2.5 인치 ×2 |
|||
|
입수 물 압력:0.3MPa·0.6MPa |
|||
|
물 압력 차이 입구와 출구:≥0.2MPa |
|||
|
물 요구: 표준 GB50050-199을 충족5 |
|||
|
온도 테스트 |
온도 범위:-70°C+180°C |
참고:1부하 없이 시험, GB/T5170-2008을 충족, 다른 특별한 표시가 없으면.
2환경 온도 25°C, 좋은 환기 상태: 35°C≥RT>25°C에서 잘 작동합니다. 냉각 속도 및 열 부하 용량은 환경 낮은 온도에 영향을받을 것입니다. |
|
온도 변동:±0.5°C |
||
|
온도 균일성:00.1°C~2.0°C |
||
|
온도 오차:±0.1°C±2.0°C |
||
|
온도 기울기: <2.0°C |
||
|
선형 온도 변화율 - - 45 ~ + 100 °C, 15 °C / min |
||
|
비선형 온도 변화 속도 < 15°C/min |
||
|
온도 습도 검사
|
온도 범위:+10°C+95°C |
|
|
습도 범위:10%RH~98%RH |
||
|
온도 균일성:±0.5°C±2.0°C |
||
|
습도 균일성:±1.0%RH ±5.0%RH |
||
|
온도 오차:±0.1°C±2.0°C |
||
|
습도 오차:±1.0%RH±5.0%RH |
||
|
온도 변동:±0.1°C±0.5°C |
||
|
습도 변동:±1.0%RH±3.0%RH |
||
|
온도 기울기: <2.0°C |
||
|
습도 경사 <5.0%RH |
||
|
시험 표준 |
1 GB/T 2423.1 낮은 온도 시험 |
5 GJB 150.3 고온 테스트 |
|
2 GB/T 2423.2 고온 테스트 |
6 GJB 150.4 낮은 온도 테스트 |
|
|
3 GB/T2423.34 기후 사이클 테스트 |
7 GJB 150.9 기후 테스트 |
|
|
4 IEC60068-2 기후 테스트 |
8 MIL-STD-202G-103B 습도 검사 |
|
|
로드 열 용량 차트 |
표준 온도 테스트에 적용, 로딩에 대한 열 용량은 다른 온도 값에서 다릅니다. |
|
|
온도 및 습도 제어 차트 |
 |
|
| 1방 문 | 2관측 창문 |
| 3- 컨트롤 패드 | 4- 작동등 |
| 5- 케이블 포트 | 6- 확장 제어 패드 |
| 7바퀴 | 8전력 배급판 |
