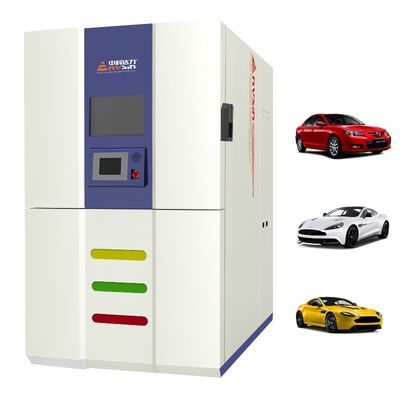

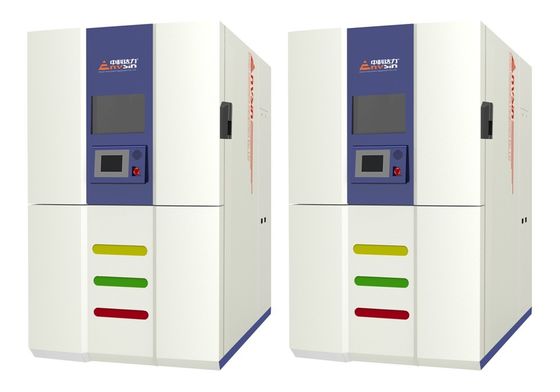

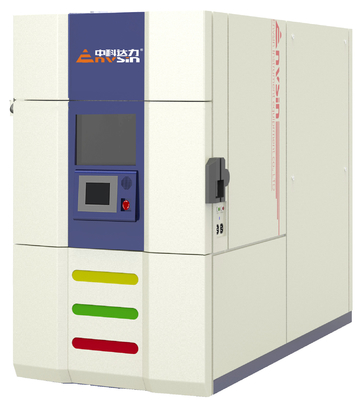

252L 산업 열 충격 시험실 IEC 60068-2-14의 준수

테스트 공간

252L

내부 크기

700*600*600mm (W × D × H)

외부 크기

1090mm*1960mm*1995mm (W*D*H)

전원 공급

AC380V±10%,50Hz±1 4선 3단계+어어드 와이어 ((3/N/PE),어어딩 저항 <4Ω

최대 전력

60KW

최대 통화

100A

냉각 방법

물 냉각

시스템 구조

세 부분 구조:동하지 않는 독립적인 시험 영역.전열 영역.전냉 영역

설치 장소

• 작업 장소의 바닥은 평평하고 환기가 잘 되어 있어야 하며, 연화성 물건, 부식성 가스 또는 먼지가 없어야 합니다.
• 근처에 강한 전자기 방사능이 없습니다.
• 배수 시스템 근처 (냉각 장치에서 2 미터 이내에) 가 condense 물의 경우
• 지중 운반 용량 20000kg/m2 이하
• 적절한 전력 공급 및 물 공급을 준비하십시오.
• 필요 물 또는 가스 공급, 미리 장착되어야 합니다
• 환경 온도: 5°C~25°C, 25°C~35°C는 잘 작동합니다.
• 환경 습도: ≤85%RH
• 환경 압력:86KPa~106KPa; 1.8.10 다음의 설치 공간 보장

- 네

C오일링 물

물 온도:5°C≤물 온도≤28°C 모든 기술 지표, 28°C에 도달

물 공급원 온도 ≤10°C,비축물 물의 발생을 방지해야 합니다

1: 공기 냉각 시스템이 설치되어 있다면 냉각수 공급이 필요하지 않습니다.

2: 물 냉각 시스템이 필요한 경우, 냉각 타워의 용량≥15톤 또는 냉각 단위의 용량≥40KW (20°C에서)냉각 물 시스템 GB50050-1995 산업 사이클 냉각 물 처리 설계 규정 표준

물 흐름:≥15톤/h

파이프 지름:G2.5 인치 ×2

수압:0.3MPa·0.6MPa

수압 압력 차이:≥0.2MPa

물 품질 요구 사항:GB50050-1995

공기 압축

압축 공기 공급 압력:0.6MPa ∼0.7MPa 압축공기의 습도는 Pneumatic 사용:≤30g/m3

건조한 공기의 압축 공기의 습도:≤1.5g/m3

작업실 온도 충격 테스트 매개 변수

열 충격 시험실--S2:

• 저온 충격 범위:-55°C~-10°C
• 고온 충격 범위: +60°C+150°C

- 네

낮은 고도 + 실내 온도 충격 시험실-S3:

• 저온 충격 범위:-65°C~-10°C
• 고온 충격 범위: +60°C+150°C
• PAMP 환경 스트레스 검사
• 낮은 온도 범위:-55°C~-10°C
• 고온 범위: +60°C+125°C
• 온도 기울기: 3~30°C/분
• 온도 변동:±0.1°C±1.0°C
• 온도 균일성:±0.5°C±2.0°C
• 온도 오차:<±2°C

참고:

1부하 없이 시험하고, 다른 특별한 통지사항이 없는 경우 GB/T5170-2008을 충족합니다.

20°C~+60°C의 온도 범위, 충격 온도 설정 및 RAMP 환경 스트레스 스크린 기능은 승인되지 않습니다.

3대기 온도 25°C에서 공기 냉각 시험 챔버 테스트 데이터, 좋은 환기 상태; 35°C≥RT>25°C 잘 작동; 낮은 온도 범위,냉각 속도 및 열 부하 용량은 변화하는 환경 온도에 의해 영향을받을 것입니다..

4물로 냉각된 시험실에서 수온 ≤28°C, 수압 0.3MPa ∼0.6Mpa, 수압 압력차 ≥0.2Mpa에서 시험 데이터

전열 온도

온도 SV: +50°C+220°C

온도 상승 시간: RT→+220°C 50분

냉각 전 온도

온도 PV:-75°C+70°C 온도 감소 시간: RT-75°C 60min

임시 회복 시간

<15분 (공기 출구에서의 측정)

시험 표준

S2 테스트 표준:

GB/T242322

MIL STD 202F, 방법 107G

IEC 60068-2-14 시험 Na

BS 2011

DIN 40046 테스트 Na

JESD22-A101-A

S3 시험 표준:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

환경 스트레스 검사 표준:

IEC 60749-25 (JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 (EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211

구조 모드

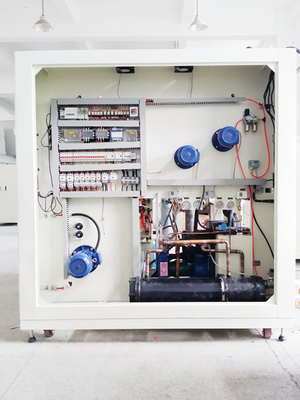

단위.시험실은 시험실 앞쪽에 있고, 전열 부위는 앞쪽 아래쪽에 있고, 전냉면은 위쪽에 있습니다.

뒤로 냉장실과 전력 배급판은 뒷면 아래쪽과 왼쪽에 있습니다. 정문에는 주요 제어판이 있습니다. 문은 오른쪽에서 왼쪽으로 열립니다.모든 시험 부지 설정 순환 공기 유관 시스템: 원심방향 팬 블레이드, 팬 모터, 공기 배프, 테스트 영역 환기, 배출 공기 문.

구성

• 외장 재료: 양면 정적 코팅 된 냉불철
• 내부 재료: SUS304 스테인리스 스틸
• 단열물질: 딱딱한 폴리우레탄 폼 단열층

로드 베어링

• 용량: ≤40kg (평균 용량)
• 테스트 케이스 프레임 운반 용량:≤20Kg (평균 부하)
• 시험 공간 전체 부하 무게 (반지 및 바닥) ≤50kg

방문

• 좌측에 힌지가 있는 단일 문
• 문 크기: 700×600mm ((W×H);
• 실리콘 고무로 장착되어 있으며 안쪽에는 응축 방지용 난방 시스템이 설치되어 있습니다.

관측창

크기:280mm × 400mm ((W × H), 가열 방지 얼음 뚫린 유리

케이블 포트

좌측과 우측에 Φ50mm의 2개의 포트가 있고, 스크루 캡과 부드러운 실리콘 플러그가 있습니다.

전등

관측 창에서

선반

샘플을 위한 2개의 내부 선반; 높이를 조절할 수 있다

배수 구멍

콘덴세트 물 외부 콘덴세트 물을 위한 배수 구멍

유출 포트

콘덴세트 물 배출을 위해 케이스의 뒷쪽에 위치

이동용 캐스터

강한 조절 가능한 바퀴

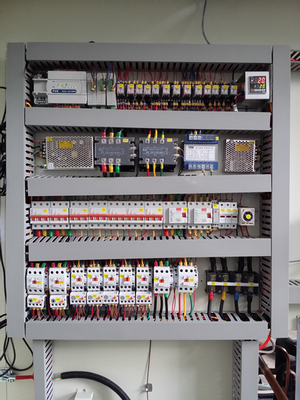

독립된 전기실

독립된 전기 방, 핵심 전기 제어 장비를 관리, 로커가있는 문을 채택

공기 사용 문

배기가스 문과 뒷바람 문이 독립적인 슬롯으로 있으면 외부에서 압축 공기가 필요해 동기 부여를 제공합니다.
