IPX7 방수 표준의 준수에 대한 에너지 효율적인 신뢰할 수있는 비 테스트 챔버

제품 이름

방수 시험실

제품 모델

BY-IPX7

시험 또는 보관 금지:

불화성, 폭발성 및 휘발성 물질

생물학적 특성을 가진 생물학적 표본

입자 방사선과 강한 전자기 간섭 능력을 가진 표본

높은 강도와 신체 확장의 큰 비율을 일으킬 수 있는 표본

응용 프로그램:

이 몰입 테스트 챔버는 전자 및 전기 장비, 하드웨어 도구, 기계 부품의 껍질 보호 층의 몰입을 테스트하는 데 사용됩니다.실제적인 아날로그 전자 제품과 그 구성 요소가 운송 중 노출 될 수 있는 몰입 환경을 제공합니다.다양한 제품의 방수 성능을 달성하기 위해.

이 방은 IEC60529, GB4208 DIN40050-9, ISO20653을 준수합니다.테스트 기능은 장막 보호 클래스 IEC (IP 보충 코드 강화 테스트) 의 제품 검사에 사용됩니다., DIN40050 표준의 관련 사양에 따라 제조되며 관련 표준 장치 보호 수준 시험 방법을 충족합니다.

M기술 매개 변수

IPX7

850mm 이하의 높이의 외부 껍질의 가장 낮은 지점은 물 표면 아래 1000mm 이하에 있어야 한다.

850mm 이상의 높이 또는 850mm에 해당하는 외부 껍질의 가장 높은 지점은 물 표면 아래 150mm에 있어야 한다.

물 압력: 1000kpa; (제어기가 표시될 수 있습니다)

시험 시간은 최소 30분

다른 것: 크기는 정해지지 않았습니다.

시험 표준

소16750-1-2006 도로용 전기 및 전자 장비에 대한 환경 조건 및 시험 (일반 규정)

DIN40050-9 껍질 보호 클래스 IP 코드

ISO20653 도로 차량 - 보호 수준 (IP 코드) - 외부 물체, 물 및 접촉으로부터 전기 장비의 보호

IEC60529 전기 장치 보호 분류 (IP) 코드

GMW 3172 ((2007) 차량 환경, 신뢰성 및 성능에 대한 일반 요구 사항

VW80106-2008 자동차의 전기 및 전자 부품에 대한 일반적인 시험 조건

QC/T 417.1 ((2001) 차량용 배선 연결 장치 1부

GB4208 장벽 등급

R시스템 ain

시스템 구조

장기적으로 깨끗한 수로를 보장하기 위해, 비가 오는 물 테스트가 중단되면, 물 파이프의 물은 자동으로 물 탱크로 돌아갑니다.방울 트레이는 압축 공기로 압축 될 것입니다 물을 압축, 수로 파이프와 방울 머리에 물이 없도록 장시간 무동 상태를 방지하기 위해

시험에서 많은 양의 비수 흐름을 생성하기 때문에, 시험에서 떨어지는 비수는 내부 상자 작업 챔버의 바닥에 있는 오버플로우 포트를 통해 중앙에 수집됩니다.,그리고 필터를 통해 재활용됩니다.

배수 바닥 배수

시험 상자 바닥에는 배수 틈과 배수 구멍이 있습니다. 비가 내린 후 축적 된 물이 퇴적 탱크에 들어가 필터링되고 다시 사용됩니다.배수 구덩이는 땅과 평평하며 시험 상자 바닥의 지지 무게와 시험 제품의 입출에 영향을 미치지 않습니다..

수압 흐름 조절 방법

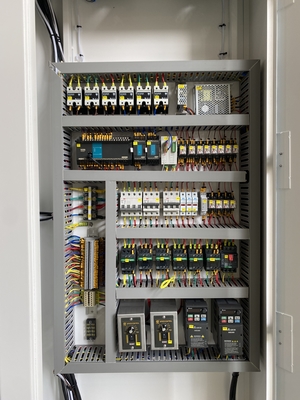

닫힌 루프 피드백 제어 시스템은 물 압력 센서, 물 흐름 센서, 컨트롤러, 전자기 밸브, AD 드라이브 모듈, 주파수 변환기로 구성됩니다.그리고 수압 흐름 조절 펌프PID 제어

알고리즘은 실시간으로 테스트 챔버를 동적으로 작동하는 데 사용됩니다. 챔버 노즐의 물 압력 흐름은 세밀하고 빠르게 조정됩니다. (사진은 참조에 불과합니다.)

운전자

디지털 신호로 구동되는 단계없는 인버터, AD 구동 모듈 (그림은 참고용)

가동기

낮은 소음, 컴팩트 구조 및 작은 설치 공간의 수평 여러 단계 원심 펌프를 사용하십시오 (사진은 참조용입니다)

수압 흐름 센서

전자 액체 압력 센서, 전자 액체 흐름 센서 (그림은 참고용)

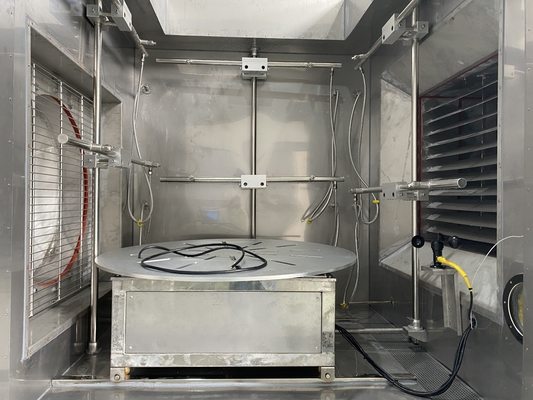

물 노즐

특수 빗방울 시험 노즐, 물 스프레이 시험 노즐 (그림은 참고용일 뿐)

콘덴세트 배수 구멍

작업장에서 응고 및 응고와 함께 배수 구멍

오버플로우 홀

과잉 구멍은 상자 내부에 배치되어 시험 챔버에 가이드 물을 안내합니다.
