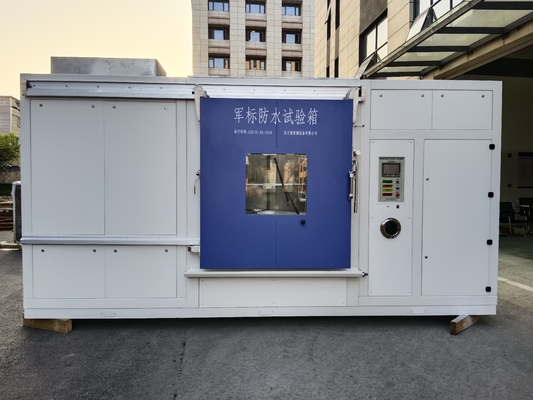

IPX 전자 내구성 테스트를 위한 비 테스트 챔버

IPX3~IPX4

1. ISO16750-1-2006 도로 차량의 전기 및 전자 장비에 대한 환경 조건 및 시험 (일반 규정)

2- Din40050-9 장막 보호 클래스 IP 코드

5GMW 3172 (2007) 차량 환경, 신뢰성 및 성능에 대한 일반 요구 사항

6.Vw80106-2008 자동차의 전기 및 전자 부품에 대한 일반적인 시험 조건

IPX1,IPX2

IPX3,IPX4,IPX4K

IPX5,IPX6,IPX6K

IPX9K

1스프레이 강수 조절은 주로 전자 주파수 변환 부스터 펌프와 흐름 센서로 구성된 제어 물 압력 흐름 시스템으로 달성됩니다.

2수로의 장기적인 청결을 보장하기 위해, 비가 오는 물 테스트가 종료되면, 물 파이프의 물은 자동으로 물 탱크로 돌아갈 것입니다.그리고 방울 냄비는 압축 공기를 추가 하 고 축적 된 물을 정제 압축물 파이프와 방울 머리에 물이 없도록, 파이프 라인 물체의 부식으로 인한 막힘을 오랫동안 방지하기 위해;

3테스트는 많은 양의 비수 흐름을 생성하기 때문에 테스트에서 떨어지는 비수는 내부 박스 작업 챔버의 바닥에 있는 넘치는 포트를 통해 중앙에서 복구됩니다.그리고 필터를 통해 처리 후 재활용.

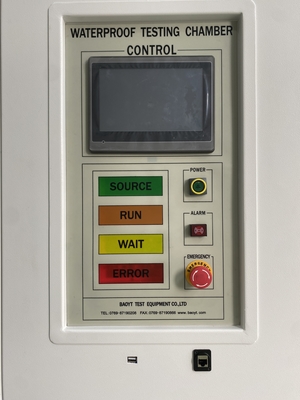

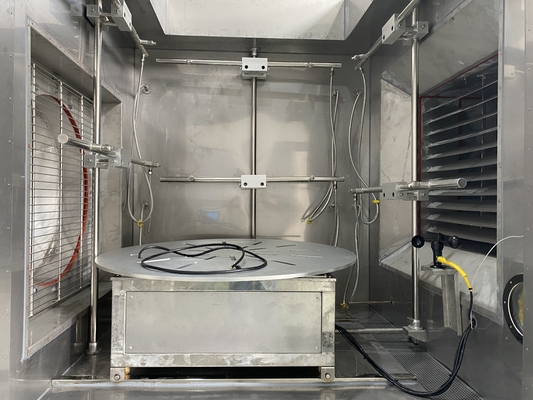

이 장치 는 시험 물질 을 배치 하기 위해 사용 됩니다. 회전 테이블 장치 는 아래 에 설치 된 롤러 를 통해 왼쪽 과 오른쪽 으로 이동 함 으로서 수동 으로 위치 를 조정 할 수 있습니다.회전 속도와 회전 각도는 터치 인터페이스 키를 통해 제어 및 설정할 수 있습니다 (그림은 참조를 위해만)

2.3

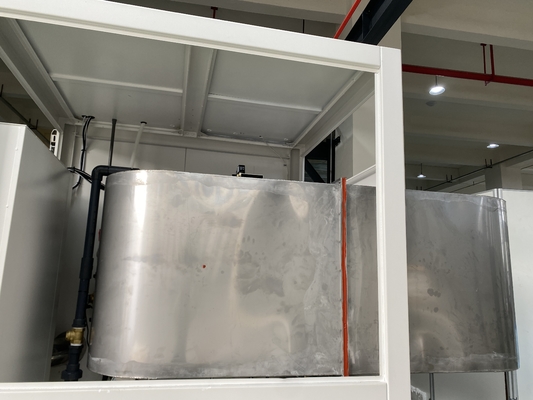

수로 순환

디지털 신호가 구동되는 단계없는 주파수 변환기 및 광고 드라이브 모듈 (그림은 참조용일 뿐)

.

소음도 낮고, 구조도 작고 설치 공간이 작은 수평 여러 단계 원심 펌프를 선택해야 합니다 (그림은 참고용입니다)

전자 액체 흐름 센서 사진 (만 참고용)

스윙 튜브는 PLC에 의해 세르보에 펄스되며, 세르보 모터는 스윙 튜브의 정확한 위치를 달성하기 위해 스윙 튜브 각도와 스윙 튜브 속도를 구동하도록 제어됩니다.시험 물은 물이 누출되지 않도록 고속 회전 관절을 통해 팽창 파이프 스핀들과 연결되어 있습니다., 그리고 물이 작동 중 팽창 파이프 파이프에 들어가, 그리고 팽창 파이프 비가 테스트를 실현 하기 위해 노즐을 통해 밖으로 쏘아.

2.13 IPX5,IPX6,IPX6K

IPX5, IPX6, IPX6K 노즐은 제거 가능한 장치입니다. IPX5, IPX6, IPX6K 테스트를 할 때, 빠른 클립이 고정되기 전에 특수 테스트 제트 랙을 장비로 이동합니다.그리고 그 다음 빠른 물 파이프 부착과 연결시험에서 샘플러와의 노즐 거리가 2.5~3.0m가 필요하기 때문에, 이동 스프링클러 프레임은 실험 공간을 보다 효율적으로 사용할 수 있고, 사용이 끝나면,옆으로 이동하여 위치를 차지하지 않습니다..

시험 도중, 장비에서 물이 흘러나오지 않도록 격리 장치가 있습니다.

.

A.구조 모드: 고온 및 고압 빨래 테스트에 대한 IPX9K 테스트, 다른 작업 모드에서이 시험 장치는 내부 상자의 뒷면을 자동으로 수축합니다.이 작업 모드를 선택할 때, 팽창 테스트 팔꿈치 자동으로 피하는 위치의 아래로 스윙, IPX9K 자동으로 테스트 위치로 확장: 테스트 회전 테이블의 중심. 동시에,내부 상자 배수 방법 자동으로 높은 온도 물 탱크 배수로 전환 너무 빠른 물 온도의 냉각을 방지하기 위해.

B. 물 온도 제어 모드: 온도 센서, 컨트롤러, 고체 상태 릴레이 드라이브 모듈, 고 온도 물 탱크, 낮은 온도 물 탱크,폐쇄 루프 피드백 난방 제어 시스템을 형성하는 전기 히터 액추에터, PID 제어 알고리즘을 통해 실시간 동적 온도 조절 테스트 물의 세밀하고 빠르게.낮은 온도 물은 빠르게 보충되고 냉각됩니다., 물 온도가 설정된 온도에 도달 할 수 있도록. 동시에, 고온 물 탱크는 고온 순환 물 펌프가 장착되어 있습니다.그래서 물의 온도는 항상 균일한 상태였습니다고온 물 탱크의 물 온도가 시험 중에 충분하지 않은 경우장비는 물의 온도가 설정된 온도로 올라갈 때까지 기다립니다.난방 드라이버는 중앙 컨트롤러에 의해 난방 양 제어 신호 출력을 변환 하는 고체 릴레 SSR를 채택 합니다.그리고 작은 전류와 함께 물 온도를 조절하고 큰 전류를 제어하기 위해 작동 하 여 물 탱크의 전기 히터를 운전난방 액추에이터는 높은 온도 관화 저항성 금속 재료에 캡슐 된 UL 타입의 전기 난방 장치입니다.

3.2 전기 제어 장치는 중앙 집중식 설치 및 관리를 위한 분배판이 장착되어 있다.그래서 전기 제어 시스템은 전력 분배를 위해 설계 된 모듈화 및 검사 및 유지 보수에 편리합니다

3.3 모든 전기 제어 부품 및 회로에는 전기 조립을 표준화하고 검사 및 유지보수를 용이하게 하기 위한 표시 및 전선 번호가 장착되어 있다.

그것은 두 가지 모드를 가지고 있습니다: 일정한 (수동) 매개 변수 설정과 프로그램 설정:

일정한 (수동) 매개 변수 설정: 강수 강도 및 방울 강도

프로그램 설정: 비가 오는 강도, 빗방울의 강도 및 시험 시간

두 가지 제어 모드가 있습니다: 일정한 (수동) 및 자동 프로그램:

일정한 (수동) 제어: 수동 시작 및 수동 정지

자동 프로그램 제어: 프로그램 시작 또는 지연 시작 및 시간이 도달하면 자동 중지

4.6.1 고장 경보, 원인과 처리 명령 기능

4.6.2 전원 끄기 보호 기능

4.6.3 상위 및 하위 온도 제한 보호 기능

4.6.4 캘린더 타이밍 기능 (자동 시작 및 자동 정지)

4.6.5 포스트 기능

4.6.6 비밀번호 보호 컨트롤러 설정 매개 변수는 사용자 정의 될 수 있습니다

4.7.1 로컬 데이터 저장: 저장 정보에는 시험 날짜와 시간, 시험 목표 값 및 시험 측정 값과 같은 주요 시험 매개 변수가 포함됩니다. 저장 샘플링 시간을 설정할 수 있습니다.그리고 1년 이상의 테스트 데이터가 저장될 수 있습니다.. 데이터는 외부 저장 매체 (USB 플래시 디스크) 를 통해 수출 할 수 있습니다.

4.7.2 USB 데이터 인터페이스: 컨트롤러는 USB 인터페이스를 확장하고 데이터를 다운로드하는 기능을 지원할 수 있습니다.

5.1.1 온도 보호 장치 위에 독립적인 스튜디오

5.1.2 공기 처리 팬 과부하 보호

5.1.3 객실의 압력 모니터링

5.1.4 객실 내 바람 속도 감지

5.2.1 수증기 펌프의 과부하 보호

5.2.2 물관 물압 과부하 보호

5.2.3 물탱크의 저수준 보호

5.2.4 물 저장 탱크의 넘치는 보호

5.3 전원 공급 시스템

5.3.1 전원 공급 단계 손실 및 단계 순서 오류 보호

5.3.2 제어 선의 전류 보호 위에 독립적인 단절

5.3.3 높은 전류 주전류의 전류에 대한 독립적인 단회로

5.3.4 ELBC 누출 차단기 및 RC 전자 급증 방지 장치의 누출 보호

5.4.1 압축기 부족 감지 상기

5.4.2 시험실 껍데기 지식 보호

5.4.3 다른 보조 제어 장치의 전기 보호 및 인력 안전 보호
