| 브랜드 이름: | Envsin |
| 모델 번호: | ESC-1000 |
| 모크: | 1개 세트 |
| 가격: | $8000 >=1 Set |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 10개 세트 |
| 1가지 특징 | |
| 1.1 시험 스페이스 | 1000 리터 |
| 1.2 내부 치수 | 1000mm×1000mm×1000mm(W×D×H) |
| 1.3 외부 차원 |
대략 다음1500mm×1430mm×1920mm(W×D×H) (최종적인 설계의 대상일 것이세요) |
| 1.4 전원 공급기 | AC380V±10%,50Hz±1 3-단계, 4-와이어 + 토대 Wire(3/N/PE),Grounding 저항은 4Ω 이하입니다 |
| 1.5 맥스 시스템 전원 | 대략 다음2KW |
| 1.6 맥스 시스템 전류 | 대략 다음7.9A |
| 2가지 상술 | |
| 2.1 임시. 범위 | RT+10C~+80C |
| 임시. 일탈 :±5.0C | |
| 온도 동요 :≤±2C | |
| 2.2 습도 범위 | 기록 : 테스트 환경 조건 : 대기 온도는 +25C, 상대 습도 ≤85%, 테스트 챔버에서 어떤 견본이 아닙니다 |
| 2.3 시험용 먼지 | 50μm 케케묵은 비어 있는 분급기의 와이어 직경인 75μm의 챔버 홀을 통과할 수 있는 마른 활석 |
| 2.4 먼지농도 | 2~5kg/m3 |
| 2.5 견본 풍속 | ≤2m/s |
| 2.6 진공도 | 2Kpa(adjustable) |
| 2.7 시험 표준 |
GB4208-93 모래 분진 검사 방법 GB2423.37-89 모래 분진 검사 방법 JIS D0207 |
| 3가지 구조 | |

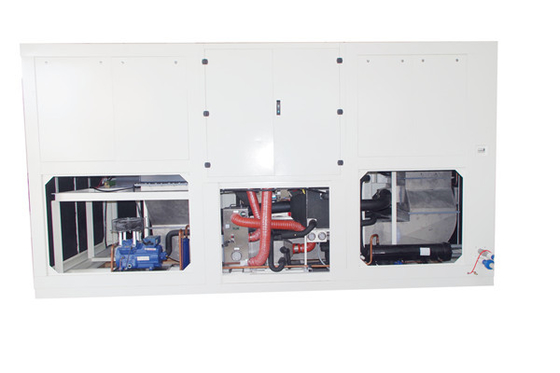

| 3.1 구조 모드 | 테스트 챔버는 일체형 구조를 채택하고 테스트 룸이 선체입니다. 전기 제어 캐비넷은 짜맞춘 전기 제어 장치와 작동 패널 장치로, 테스트 챔버에서 오른쪽에 구축됩니다. 테스트 챔버의 후방과 바닥은 기계적이고 전기적 캐빈, 짜맞춘 먼지 펌프, 모래 분진 진동자와 기타 장치로 구축됩니다. 진공 인터페이스 장치, 모래와 먼지 난방기, 샘플 저장 랙, 모래와 먼지 순환 통풍관, 테스트 룸 문과 기타 장치는 안쪽 시험 스페이스에 설치될 것입니다. |
| 3.2 재료 |
외부 소재 :냉연강판 + 2 - 측면 정전기 스프레이 공정 내부 재료 :SUS304stainless 강철 전기 절연체 :엄격한 폴리우레탄계 절연 발포층 |
| 3.3 챔버 도어 |
한 개의 여닫이 문 *1 세트 문 손잡이 *1 세트 불순물 풀 버튼 집합 창문 *1을 보는 큰 크기 유리 재 스크레이퍼 *1 세트 시야창 설명서 |
| 3.4 작업 공간 선반 | 테스트 룸의 바닥에 있는 Ｘ 1 세트 스테인레스 강 그리드 견본 랙 |
| 3.5 작업 공간 먼지 난방기 | 핀으로 불순물은 1 세트 전열기 Ｘ를 강화했고 모래가 턴 습도 고화 방지 응결 환기를 줄일 수 있습니다 |
| 3.6 작업 공간은 먼지 경로를 순환시킵니다 | 파이프는 모래와 먼지 통풍관을 순환시키며, 그것이 맨 아래 스튜디오의 상부에 있는 배진구로부터의 모래와 배진구로부터의 모래를 불기 위해 주파수 변환 먼지 펌프에 의해 제어됩니다 |
| 3.7 테스트 챔버 전기 제어 관방 |
작은 전기 제어 상자는 래치 문 커버 판으로, 스튜디오에서 왼쪽에 설치됩니다 짜맞춘 전기 부품, 제어기들, 드라이버, 기타 등등 인간-기계 상호 작용을 위한 제어판이 전기 제어 캐비넷 (테스트 챔버의 전면 우측) 앞에 있습니다 |
| 3.8 테스트 챔버 제어판 |
터치 제어와 장치 상태 정보 디스플레이를 통합한 터치 스크린 Ｘ 1 세트 인간-컴퓨터 상호 작용 LCD 전원 버튼은 Ｘ 1을 바꿉니다 비상 정지는 Ｘ 1을 바꿉니다 알람 부저 Ｘ 1 |
| 3.9 먼지 방출은 맨 아래 권투합니다 | 테스트 챔버에서 모래 분진이 수집하고 대체하기 위한 테스트 챔버의 바닥에 있는 서랍형 더스트 배출구 박스 |
| 3.10 모래와 먼지가 장치를 이동합니다 | 모래 분진 강우량 농축을 방지하기 위한 순환하는 먼지 채널 먼지 펌프 실험 모래 분진 순환 작동, 먼지 복귀 입 모래 분진 진동 뽐프 |
| 4 온습도 자동 제어 시스템 | |
| 4.1 온도 조절 모드 | 제어 시스템을 가열시키는 폐-루프 피드백은 온도 센서, 제어기, 전자식 릴레이 드라이브 모듈과 전열기 실행 가능 요소로 구성됩니다. P.I.D 계산 제어 방법을 통하여, 테스트 챔버에서 대기의 온도는 실시간으로 그리고 빨리 다이나믹하게 제어되어서, 모래 분진의 온도가 탈진을 위해 증가됩니다. |
| 4.2 습도 조정 모드 | 습도 센서, 관제, 실행 가능 성분, 전열기, 드라이팬 피드백 제습 가열 시스템의 고체 계전기 구동 모듈에 의해, 시스템 설정을 통하여 실시간 빨리 챔버 스튜디오 환경 공기 제습을 시험하기 위해 다이나믹하게, 건조 환경에서 모래 분진은 응집체를 응축시키도록 쉽지 않습니다. |
| 4.3 제어기 | PLC 프로그램 가능 제어기 |
| 4.4 가열 드라이버 | 제어 시스템 출력 가열 신호 → 전자식 릴레이 SSR→ 가열 작동기 (고온과 부식 저항 합금 무장한 전열기) |
| 4.5 온도 센서 | 백금 금 PT100 Ω 열 측온 저항체 |
| 4.6 습도 센서 | 전기 용량 습도 센서 |
| 5가지 모래 분진 순서 제어 시스템 | |
| 5.1 모래 분진 흐름 제어 형식 | 풍속 센서에 의해, 관제, 전자기 밸브, 광고 구동 모듈, 주파수 변환기, 펌프 폐쇄 고리 피드백 제어 시스템, 통과하여 계산법의 P.I.D 제어 방법, 모래 분진 순환 흐름을 통제하기 위한 실시간 동적 시험 박스 스튜디오 먼지 풍속 빠른 미세-동조 제어의 원심력 먼지. |
| 5.2 제어기 | PLC 프로그램 가능 제어기 |
| 5.3 드라이버 | 디지털 신호 드라이브 스텝리스 컨버터, AD 운전자 |
| 5.4 작동기 | 가변 주파수 재 펌프 |
| 5.5 센서 | 전자적 풍속 센서 |
| 6 제어 시스템 | |
| 6.1 LCD 터치 제어 시스템 | 터치 컨트롤러 모듈, 프로그램 가능한 PLC 제어기 + 통합된 컬러 액정 표시 장치 터치 스크린. 일련 제어 설정과 상태 정보는 하나 인터페이스에서 전시합니다 (참조로서 샘플사진은 참조로서 뿐이고 세부가 기관에 따르 ) |
| 6.2 디스플레이 인터페이스 | 7.0 인치 800X480 도트 매트릭스는 TFT 컬러 엘씨디 디스플레이로 디스플레이합니다 |
| 6.3 운용 모드 | 터치 스크린 회담 유형 작동, 터치 입력 매개 변수 |
| 6.4 프로그램 에디터 | 사용자 정의 프로그램 편집자, 오랜 시간 동안 채무 불이행 저장은 줄여지고 관리를 바꿀 수 있습니다 |
| 6.5 데이터 디스플레이 | 설정값, 측정치, 실행 시간, 프로그램 가동 상태, 출력 상태와 다른 정보 |
| 6.6 기능 확대 | 풍부한 외부 출력 포트 전산 회로 조정, 지적 탐지 팁 확장 능력으로 |
| 6.7 데이터 스토리지와 함수 인터페이스 | 6.7.1 데이터 스토리지 : 저장 정보는 실험 날짜 시간, 실험 목표값과 실험 측정치와 다른 주요 테스트 파라메타를 포함합니다. 저장 샘플링 시간은 설정될 수 있고 적어도 1년의 시험 자료가 저장될 수 있습니다. 데이터는 외부 저장 매체 (USB 디스크)을 통하여 수출될 수 있습니다 ; |
| 6.7.2 데이터 인터페이스 : 제어기는 데이터 다운로드를 지원하기 위해 확장 가능한 USB 인터 페이스를 가지고 있습니다 | |
| 6.7.3 통신 인터페이스 : 상위 PC 통신 기능 소프트웨어와 같은 RJ45 데이터 인터페이스와 테스트 챔버가 컴퓨터 원격 관리 기능을 달성하기 위해 이 인터페이스에 연결될 수 있습니다 ; | |
| 6.8 다른 기능 |
6.8.1 신속한 기능을 처리하는 장애 경고와 원인 6.8.2 전원차단 방지 기능 6.8.3 온도, 압력, 풍속 방지 기능의 상부 및 하부 제한 6.8.4 달력 시간 조정 기능 (자동 시동과 자동 스탑) 6.8.5 벤처기업 셀프-체크 기능 6.8.6 세트 패스워드 보호 제어기는 변수를 할당될 수 있습니다 |
| 7 안전 보호 소자 | |
| 7.1 모래와 먼지 순환계 |
7.1.1 온도 감응 스위치 에 시험 스페이스 7.1.2 재 펌프 과부하 방지 |
| 7.2 가열 시스템 |
7.2.1 히터 공기 분사 보호 7.2.2 히터 과부하 방지 |
| 7.3 전력 공급 시스템 |
7.3.1 전원 공급기 위상 손실량과 상순 오류 보호 7.3.2 현재 보호 제어 회로 에 독립적 단락 회로 7.3.3 전류 보호 에고 전류 기간 회로 독립적 단락 회로 7.3.4 ELBC 누설 전류 차단기 누실 방지, RC 전자적 요동파 보호 |
| 7.4 다릅니다 | 보호에 기초를 두는 테스트 체임버 셸 |
