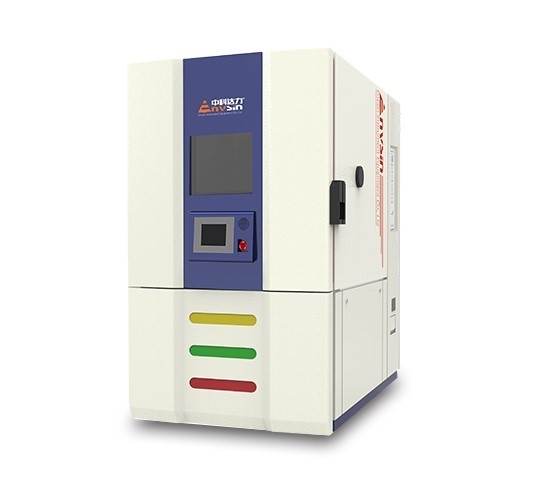

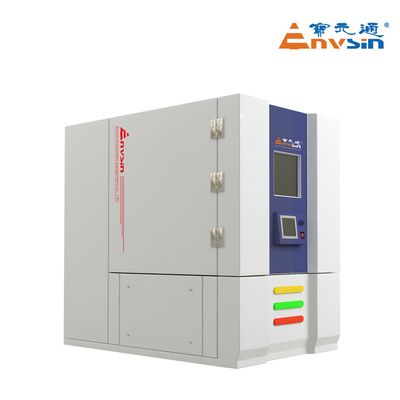

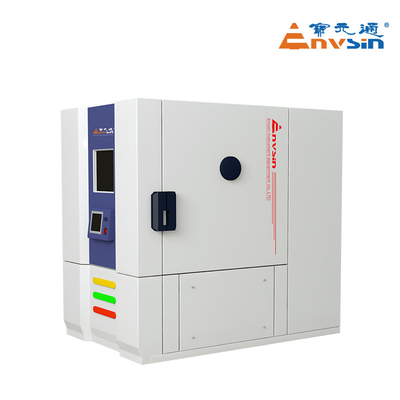

환경 실험함 수질을 지키는 335L 스트레스는 식었습니다

테스트 공간

335L

내부 크기

800*650*650mm(W×D×H)

외부 크기

1800mm*2500mm*2300mm(W*D*H)

전원 공급

AC380V±10%,50Hz±1 4선 3단계+어어드 와이어 ((3/N/PE),어어딩 저항 <4Ω

최대 전력

65KW

최대 통화

110A

냉각 방법

물 냉각

시스템 구조

세 부분 구조:동하지 않는 독립적인 시험 영역.전열 영역.전냉 영역

설치 장소

• 근처에 강한 전자기 방사능이 없습니다.
• 배수 시스템 근처 (냉각 장치에서 2 미터 이내에, 응축 물의 경우)
• 지중 운반 용량 20000kg/m2 이하
• 적절한 전력 공급 및 물 공급을 준비하십시오.
• 필요 물 또는 가스 공급, 미리 장착되어야 합니다
• 환경 온도: 5°C~25°C, 25°C~35°C는 잘 작동합니다.
• 환경 습도: ≤ 85%RH
• 환경 압력:86KPa~106KPa
• 다음의 설치 공간 보장

- 네

C오일링 물

물 온도:5°C≤물 온도≤28°C 모든 기술 지표, 28°C에 도달

물 공급원 온도 ≤10°C,비축물 물의 발생을 방지해야 합니다

물 흐름:≥15톤/h

파이프 지름:G2.5 인치 ×2

수압:0.3MPa·0.6MPa

수압 압력 차이:≥0.2MPa

물 품질 요구 사항:GB50050-1995

공기 압축

압축 공기 공급 압력:0.6MPa ∼0.7MPa

압축공기의 습도는 Pneumatic 사용:≤30g/m3

건조한 공기의 압축 공기의 습도:≤1.5g/m3

작업실 온도 충격 테스트 매개 변수

열 충격 시험실--S2:

• 저온 충격 범위:-55°C~-10°C
• 고온 충격 범위: +60°C+150°C

- 네

낮은 고도 + 실내 온도 충격 시험실-S3:

• 저온 충격 범위:-65°C~-10°C
• 고온 충격 범위: +60°C+150°C
• PAMP 환경 스트레스 검사
• 낮은 온도 범위:-55°C~-10°C
• 고온 범위: +60°C+125°C
• 온도 기울기: 3~30°C/분
• 온도 변동:±0.1°C±1.0°C
• 온도 균일성:±0.5°C±2.0°C
• 온도 오차:<±2°C

참고:

1부하 없이 시험하고, 다른 특별한 통지사항이 없는 경우 GB/T5170-2008을 충족합니다.

20°C~+60°C의 온도 범위, 충격 온도 설정 및 RAMP 환경 스트레스 스크린 기능은 승인되지 않습니다.

3대기 온도 25°C에서 공기 냉각 시험 챔버 테스트 데이터, 좋은 환기 상태; 35°C≥RT>25°C 잘 작동; 낮은 온도 범위,냉각 속도 및 열 부하 용량은 변화하는 환경 온도에 의해 영향을받을 것입니다..

4물로 냉각된 시험실에서 수온 ≤28°C, 수압 0.3MPa ∼0.6Mpa, 수압 압력차 ≥0.2Mpa에서 시험 데이터

전열 온도

온도 SV: +50°C+220°C

온도 상승 시간: RT→+220°C 50분

냉각 전 온도

온도 PV:-75°C+70°C

온도 감소 시간: RT-75°C 60분

임시 회복 시간

<15분 (공기 출구에서의 측정)

시험 표준

                          실험 표준-S2:

GB/T242322

MIL STD 202F, 방법 107G

IEC 60068-2-14 시험 Na

BS 2011

DIN 40046 테스트 Na

JESD22-A101-A

                          실험 표준-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

환경 스트레스 검사 표준:

IEC 60749-25 (JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 (EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
