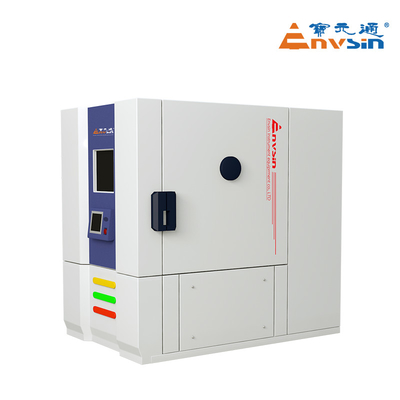

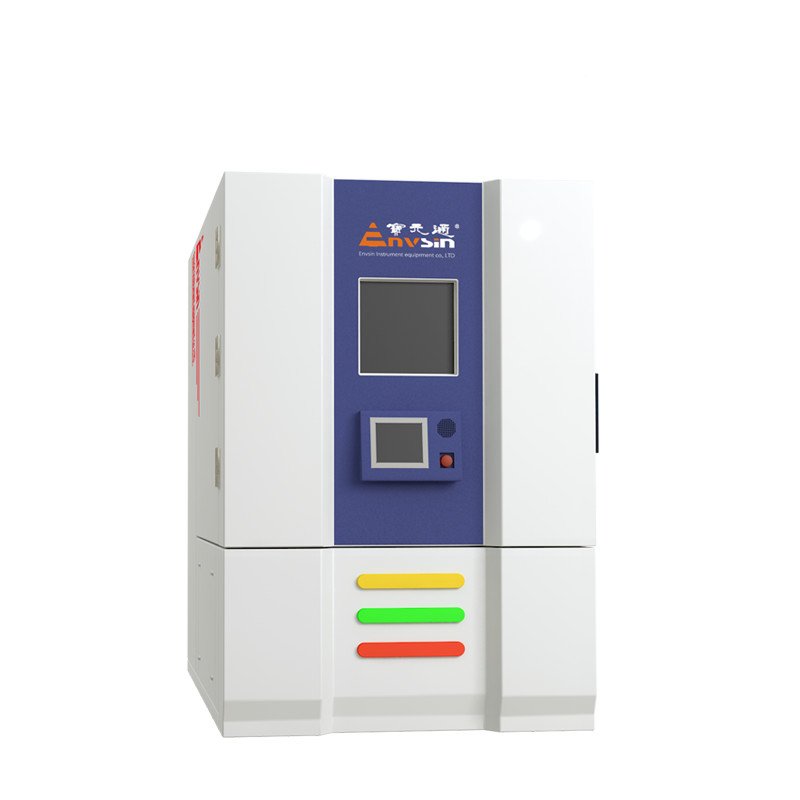

SUS304 스테인레스 강 ESS 테스트 챔버 990L 온도 사이클링

시험 스페이스

990L

내부 사이즈

1100*950*950mm (W×D×H) (W×D×H)

외부 사이즈

1350mmx1890mmx2050mm(W×D×H)

전원 공급기

AC380V±10%,50Hz±1,60A, 3/N/PE, 접지 저항 < 4="">

맥스. 힘

75KW (평균 마력이 35KW에 대한 것입니다)

맥스. 유통

130A (평균 전류가 55A에 대한 것입니다)

냉각 방식

물 -냉각시키 (냉각 시스템)

설치 위치

• 작업장 지상은 평평하고, 좋은 환기여야 합니다 ; 어떤 가연성 기사, 부식성 가스 또는 먼지.

• 가까이에 어떤 강한 전자기 방사 소스

• 배수 설비에 근접합니다 (축합물 물을 위한 2 미터 이내에)

• 15000 kg/m2 이하 아니라 땅 베어링 캐패시티

• 적절한 전원 공급기와 상수도로 준비합니다

• 필요 물 또는 가스 공급이 사전에와 함께 갖추어야 하면

• 주위 템프 : 5C~25Csuggested, 25C~35C는 잘 작용합니다 ;(풍랭식 모델을 위해) ;5C~40C는 (수냉식 모델을 위해) 잘 작용합니다

• 습기 있는 주변 :≤85%RH

• 주변 압력 :86KPa~106KPa

• 수행원으로서의, 설치 공간 보험

냉각수

수온 : 5C≤ 물 temp.s ≤28C.물을 얻는 관계자가 있다면 조건을 붙이는 공기는 물을 냉각시켰습니다, 그것이 임시가 10C 보다 낮다는 것 이고 물을 압축하는 파이프를 방지한 데 약간의 조치가 필요할 필요가 있습니다.

1.면 공기 냉각법의 설계를 채택하고 물을 필요로 하지 않습니다.

2.사용자가 필요하면 새로운 냉각수 순환계를 구축하세요.냉각탑 표준

≥10tons 또는 수냉기 레프리게라팅 capacity≥35KW(20C).

3.냉각수 시스템 :GB50050-1995

수류 :≥ 10 톤 / 시간

파이프 직경 :G2.5 인치 ×2

유입구 용수 압력 :0.3MPa~0.6MPa

수압 차이 주입구와 수단 :≥0.2MPa

물 요구 : 표준 GB50050-1995를 만나세요

임시 테스트

Temp.Range :-70C~+180C

기록 :1.무부하, GB / T5170-2008하고 인사합니다 시험을 받으세요, 면 어떤 다른 특별하지 않은 것 주목하지 않습니다.

2.주위 템프 25C, 좋은 환기 조건 : 35C≥RT>25C 면 잘 작용하세요 ;시원한 하강율과 열 로드 능력은 주위의 저온에 의해 영향을 받을 것입니다.

임시 변동 :±0.5C

온도 균일성 :0.1C~2.0C

임시 일탈 :±0.1C~±2.0C

임시 증감 :<2.0C

선 온도 변환 비율 -

내에 - 45 ~ + 100 Ｃ, 15개 Ｃ / 분

비선형 온도 변환 비율<15>

임시 습도시험

Temp.Range :+10C~+95C

습도 범위 :10%RH~98%RH

임시. 균일성 :±0.5C~±2.0C

습도 균일성 :±1.0%RH~±5.0%RH

임시. 일탈 :±0.1C~±2.0C

습도 일탈 :±1.0%RH~±5.0%RH

임시. 변동 :±0.1C~±0.5C

습도 변동 :±1.0%RH~±3.0%RH

임시 증감 :<2.0C

습도 Gradient<5.0%RH

시험 표준

1 GB/T 2423.1 낮은 템프. 테스트

5 GJB 150.3 높은 온도. 테스트

2 GB/T 2423.2 높은 온도. 테스트

6 GJB 150.4 낮은 템프. 테스트

3 GB/T2423.34 지방 사이클링 테스트

7 GJB 150.9 기후 시험

4 IEC60068-2 기후 시험

8 MIL-STD-202G-103BHumidity 테스트

부하 열용량 차트

표준 온도 시험에 적용되시오 그러면 로딩을 위한 열용량은 다른 온도 가치로부터 변화합니다.

온도와 습도 제어 차트
